PRODUITS

SYSTÈME D´ÉTAYAGE DE TRANCHÉES

SPÉCIFICATIONS

Système d´Étayage de Tranchées composé de deux panneaux de grande taille pour la contention de terres pendant la réalisation de tranchées. Spécialement dessiné pour des tranchées de changement des conduites de assainissement, conduites d?eau, canalisations de gaz, des réseaux électriques, de téléphonie, etc. Sa robuste structure lui permets de supporter des pressions jusqu'à 55,6KN/m2. Fabriquée en deux format du même largueur de 3,00m et hauteur de 2,40m. et 1,60m. Le module le plus petit peut être joindre en haut avec le plus grande moyennant de jointes avec boulon. Les traverses fixes du système permettent de construire des Tranchées de 0,80m. Pour plus des largeurs on place les rallonges avec un vissé facile aux traverses pour réussir un largueur maximal de 4,00 m.

MODÈLES

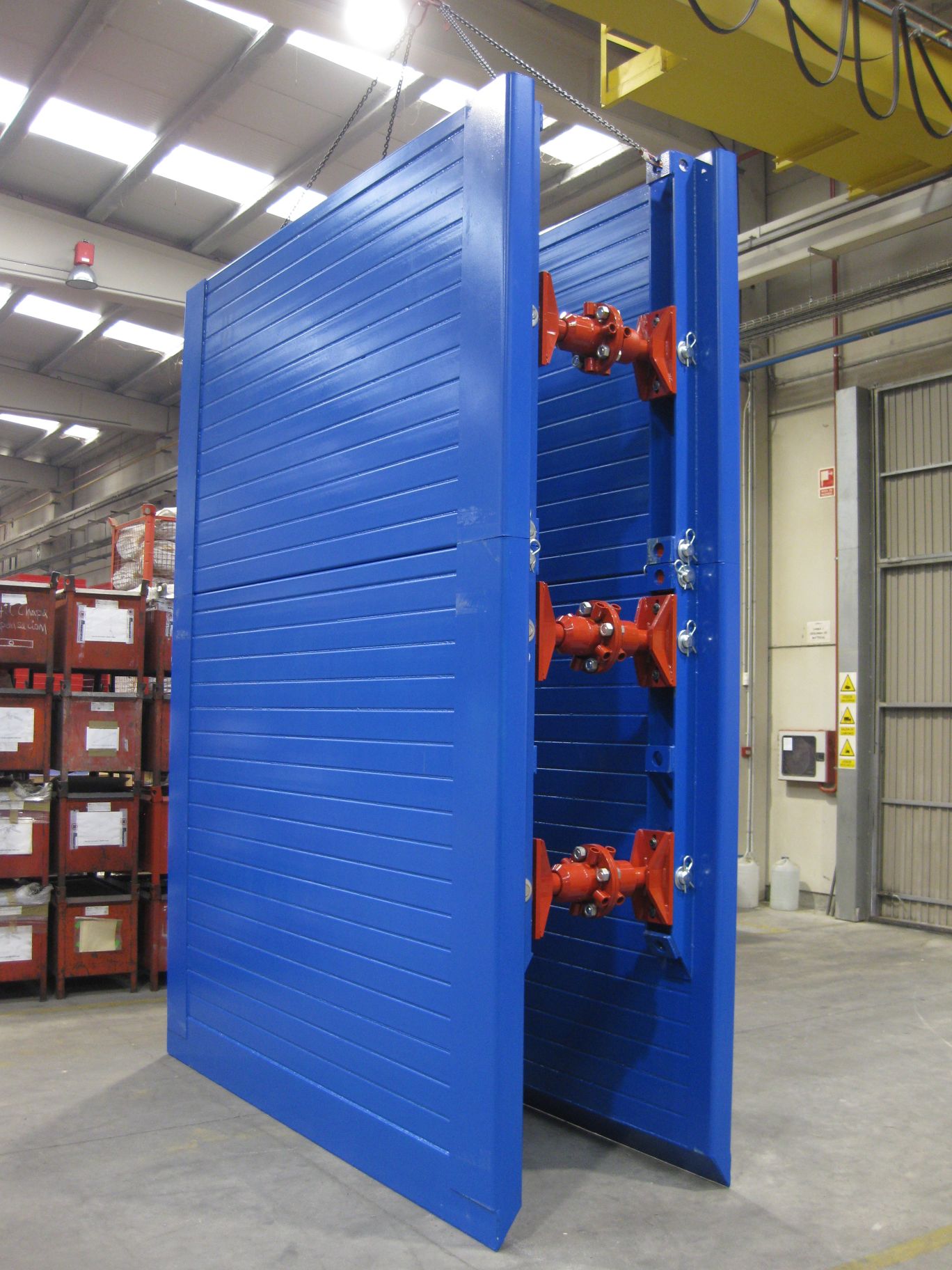

Set complet d´étayage de tranchées

Set complet d?étayage de tranchées composé para une caisse de 3,00m. x 2,40m. et une caisse de 3,00m. x 1,60, en permettent une hauteur maximale de 4,00m. La largeur minimale c?est 0,80m. et maximale de 4,00m.

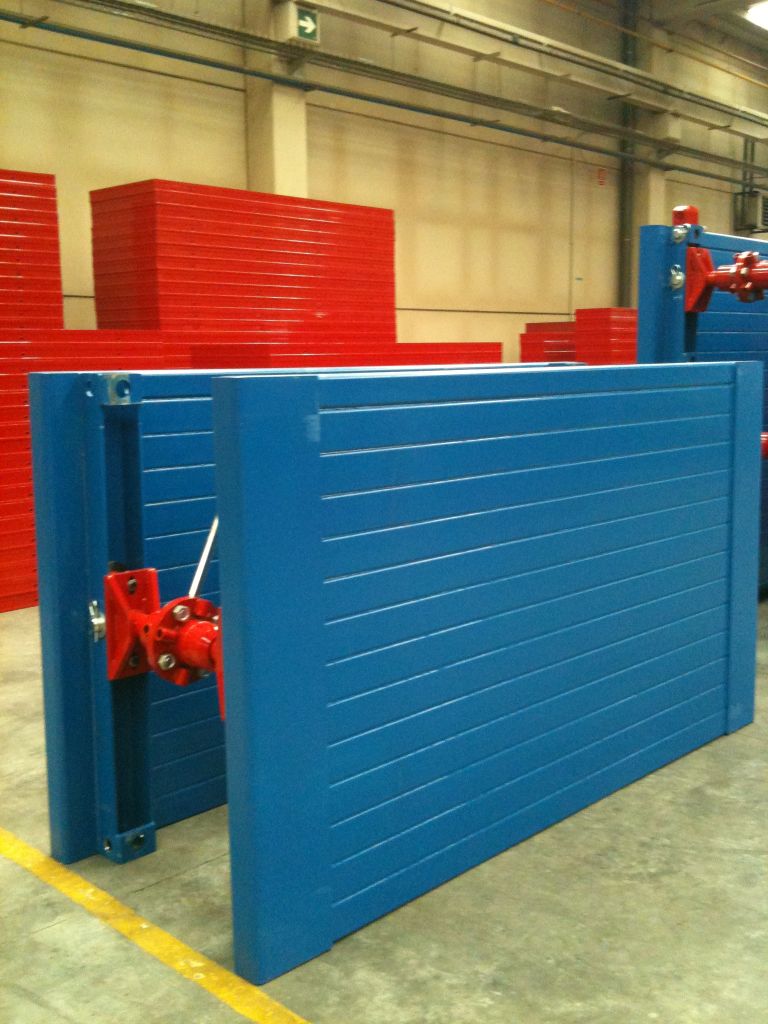

Système d´étayage de tranchées 3,00 x 2,40m

Module d´étayage de tranchées de longueur 3,00m. et hauteur 2,40m. C?est composé des profiles longitudinales soudées entre eux, avec des renforcements aux coins et poutres transversales pour renforcement et fixation des traverses. Les traverses sont incorporées aux coins de la caisse. Ça permet de loger sur sa part supérieur une caisse de 1,60m. moyennant des raccord pour arriver á une hauteur maximale de 4,00m. Le largueur maximal serait de 4,00m. en ajoutant les rallonges correspondantes.

Système d´étayage de tranchées 3,00 x 1,60m

Module d?étayage de tranchées de longueur 3,00m. et hauteur 1,60m. C?est composé des profiles longitudinales soudées entre eux, avec des renforcements aux coins et poutres transversales pour renforcement et fixation des traverses. Les traverses sont incorporées aux coins de la caisse. Ça permet de loger sur sa part inférieure une caisse de 2,40m. moyennant des raccord pour arriver á une hauteur maximale de 4,00m. Le largueur maximal serait de 4,00m. en ajoutant les rallonges correspondantes.

COMPLÉMENT

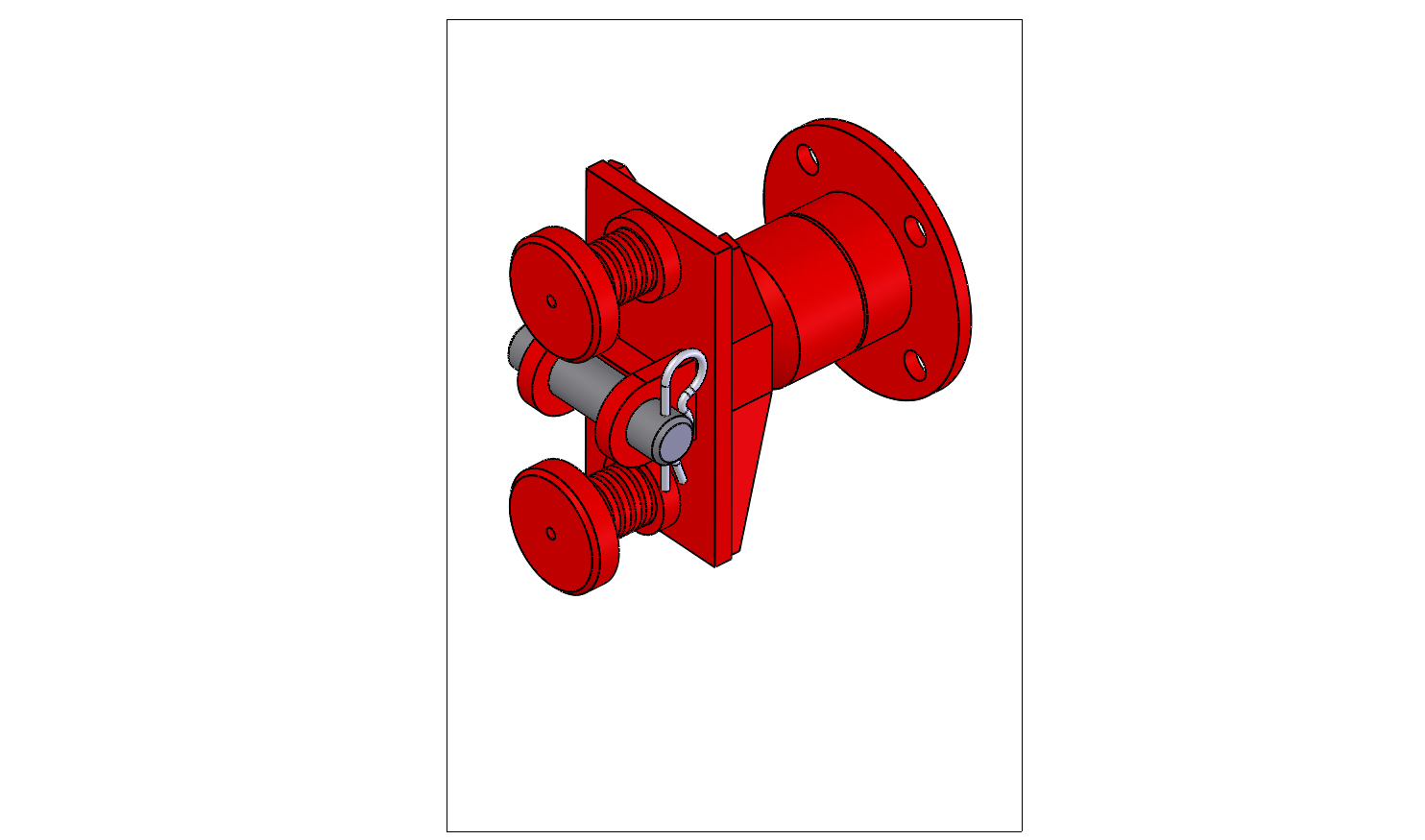

Traverses

Elément auxiliaire métallique fixé horizontalement moyennant des boulons aux renforcements ou poutres transversales du panneau de contention. Les ressorts compris permettent de régler l?oscillation que peut surgir pendant sa fixation. Une fois le caisse est complètement fixée, une traverse tourne a gauche et l?autre tourne a droite. Ça permet de déplacer tout l?ensemble 5 cm á l?intérieur pour le séparer de la terre et de permettre un levage facile.

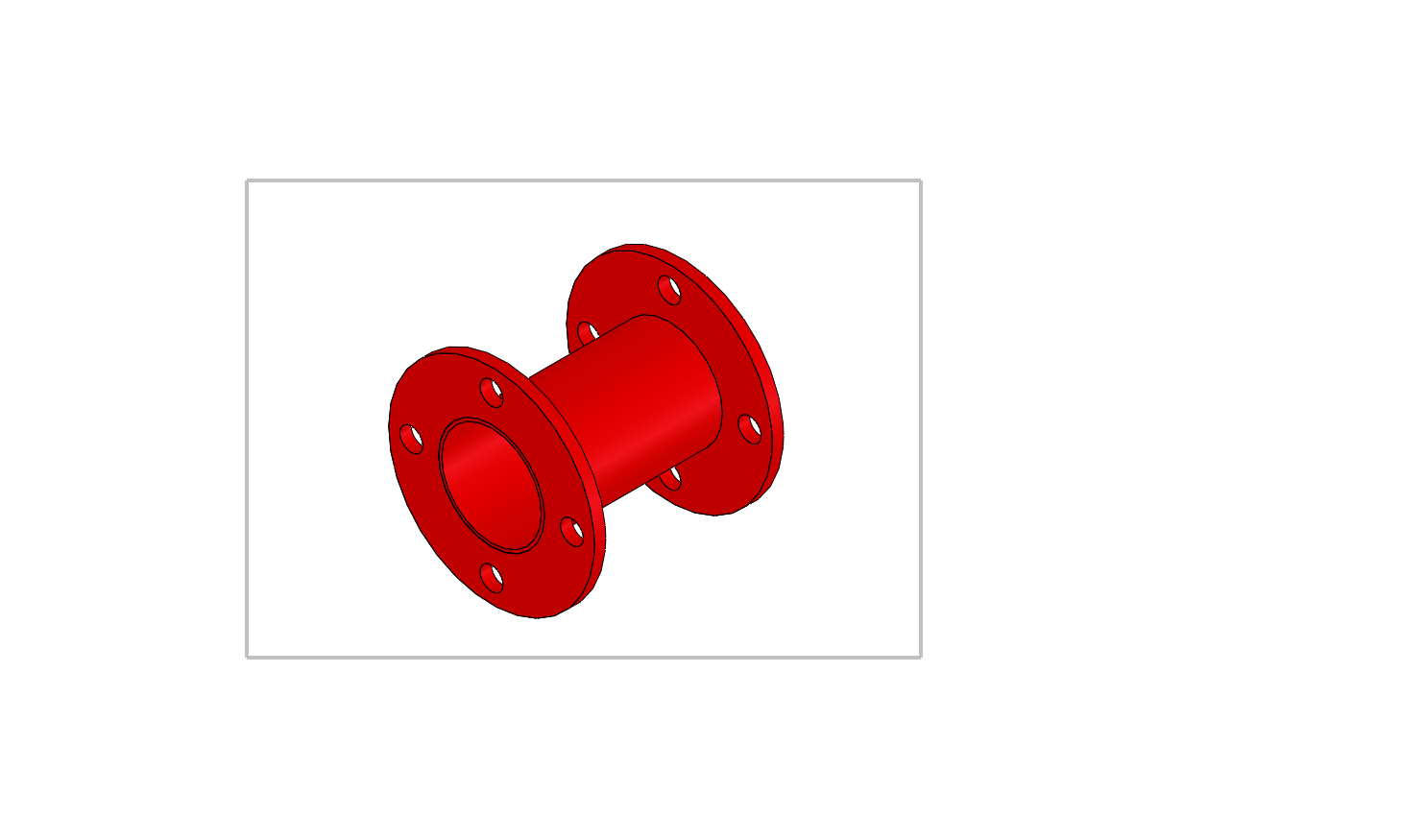

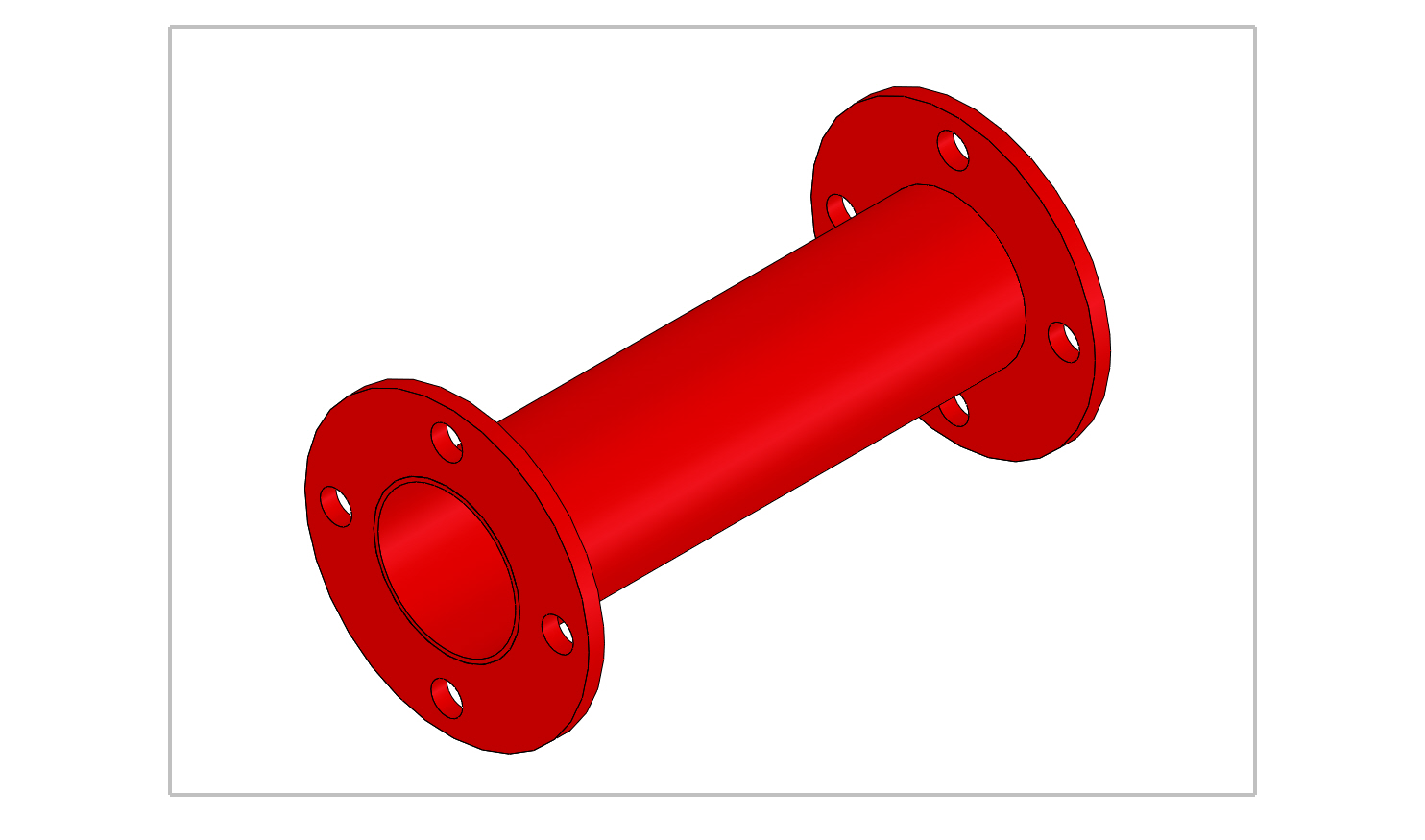

Rallonge de 0,25 m.

Rallonge tubulaire de 0,25m. entre traverses. Avec cette rallonge la largeur utile serait de 1,05m. Facile a visser au traverse moyennant 4 écrous su chaque coin. Ils sont combinables pour différentes largueurs jusqu?au 2,00m.

Rallonge de 0,50 m.

Rallonge tubulaire de 0,50m. entre traverses. Avec cette rallonge la largeur utile serait de 1,55m. Facile a visser au traverse moyennant 4 écrous su chaque coin. Ils sont combinables pour différentes largueurs jusqu?au 2,00m.

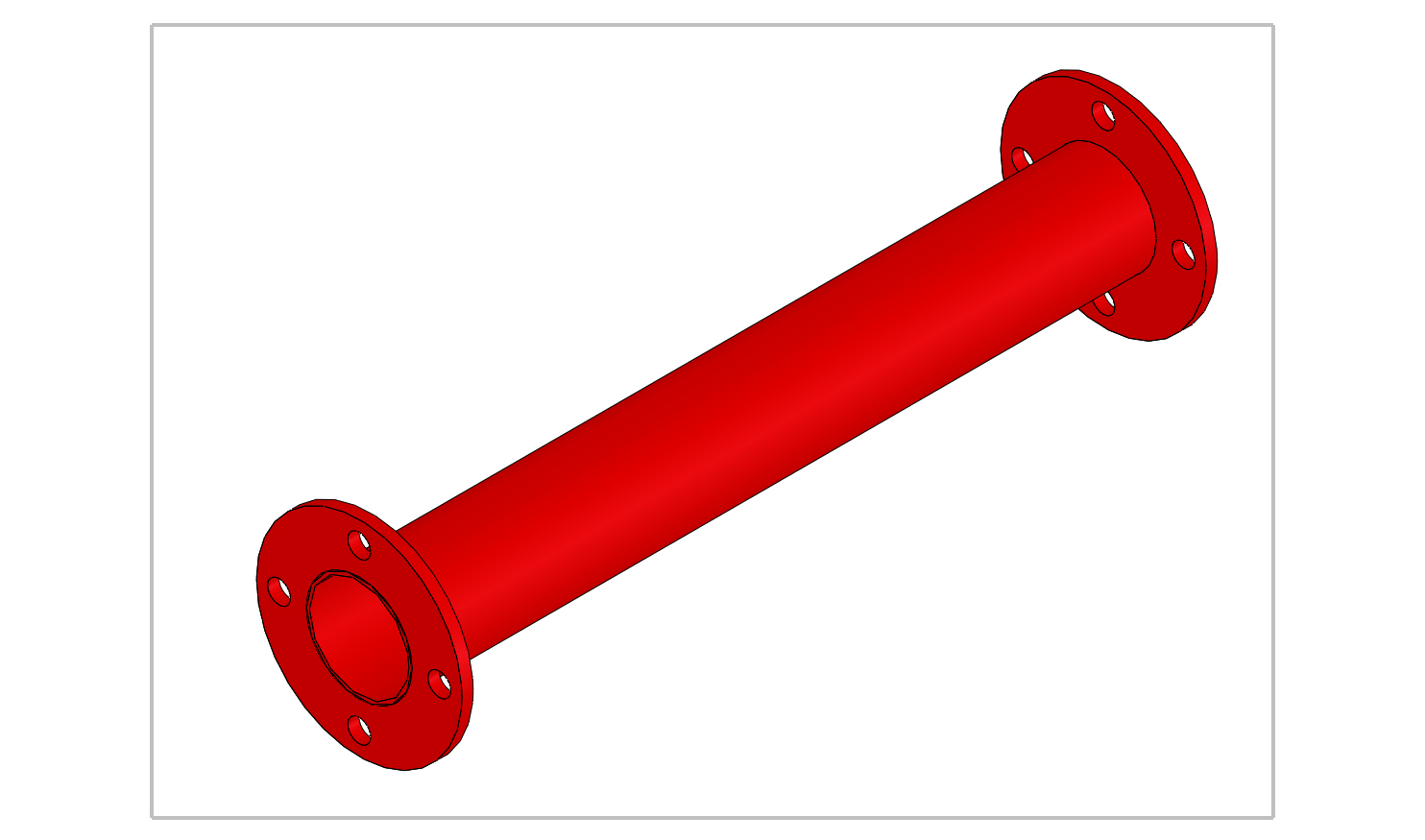

Rallonge de 1,00 m.

Rallonge tubulaire de 1,0m. entre traverses. Avec cette rallonge la largeur utile serait de 2,05m. Facile a visser au traverse moyennant 4 écrous su chaque coin. Seulement pour l?utilisation a cette largueur.

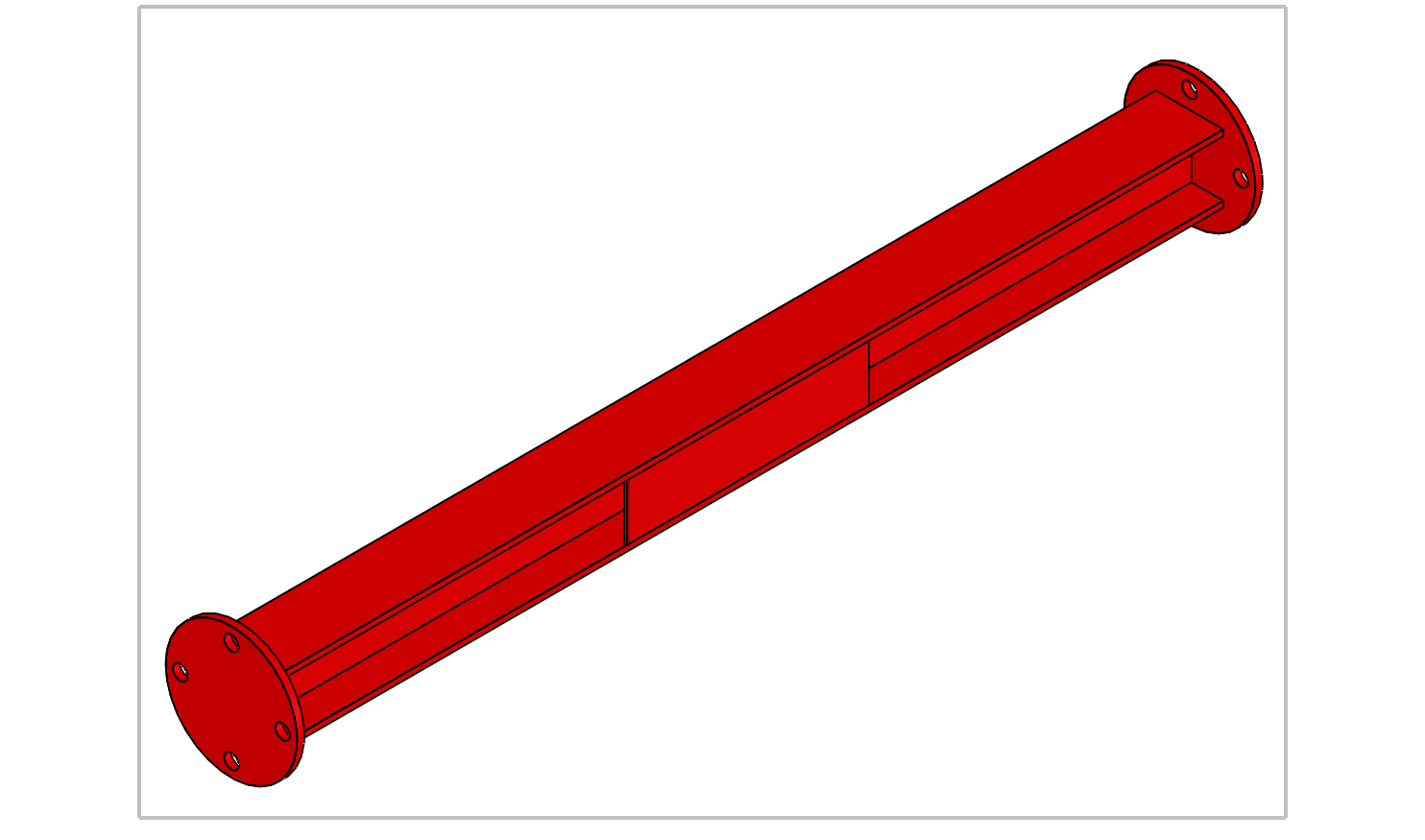

Rallonge de 2,00 m

Rallonge tubulaire de 2,0m. entre traverses. pour des largueurs supérieures á 2,00 jusqu?au 4,00m. Ça peut être combiné avec d?autres rallonges pour faire des tailles intermèdes comme 2,00m, 3,00m. et 3,50m.

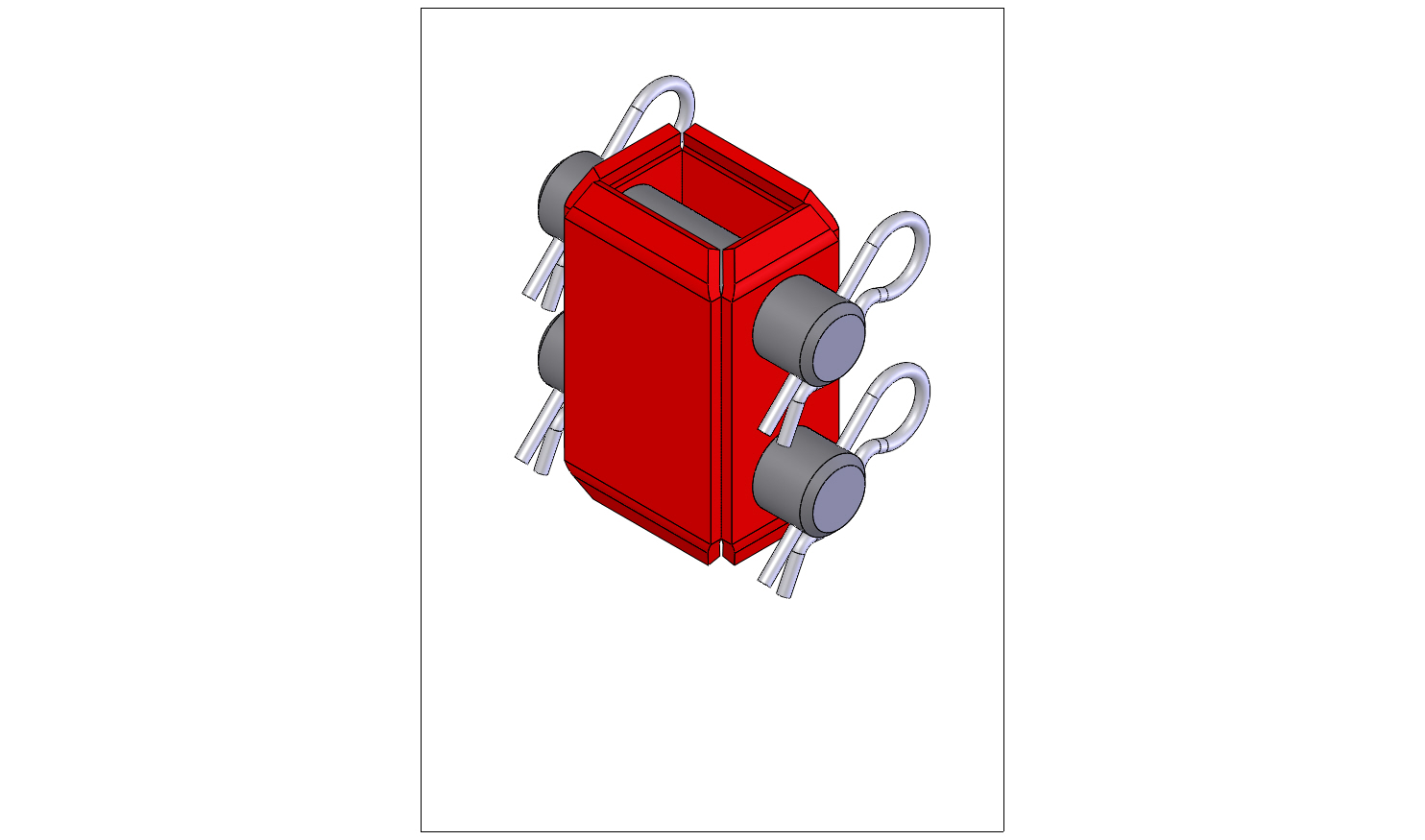

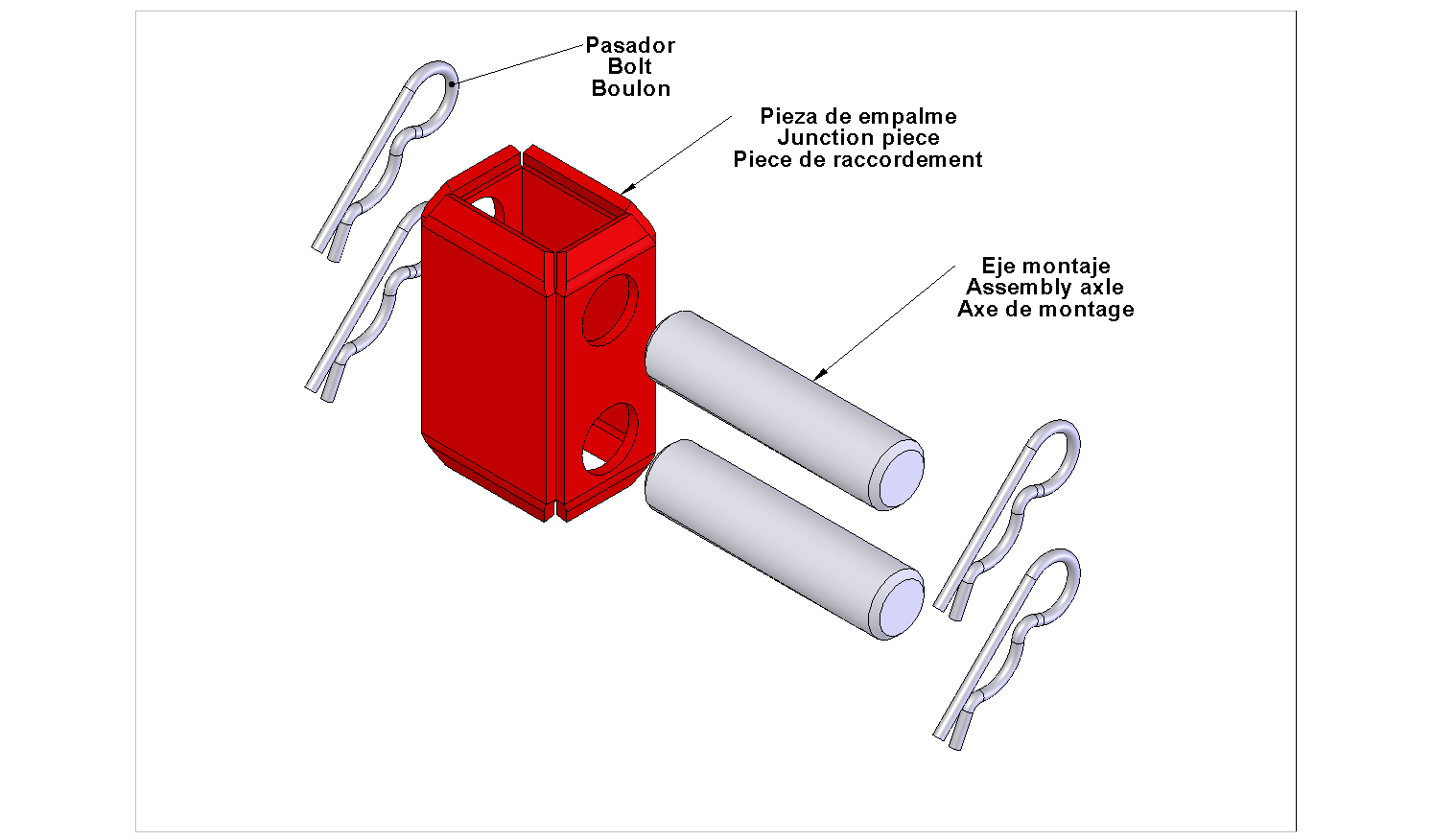

Piece de Raccordement

Pièce de raccordement pour les caisses en hauteur.
Elle est fixée sur les guides dans la parte supérieure de la caisse de 2,40m moyennant boulon. Dans la caisse de 1,60m se put fixer aussi sur sa part inférieure moyennant le boulon.


PIECES

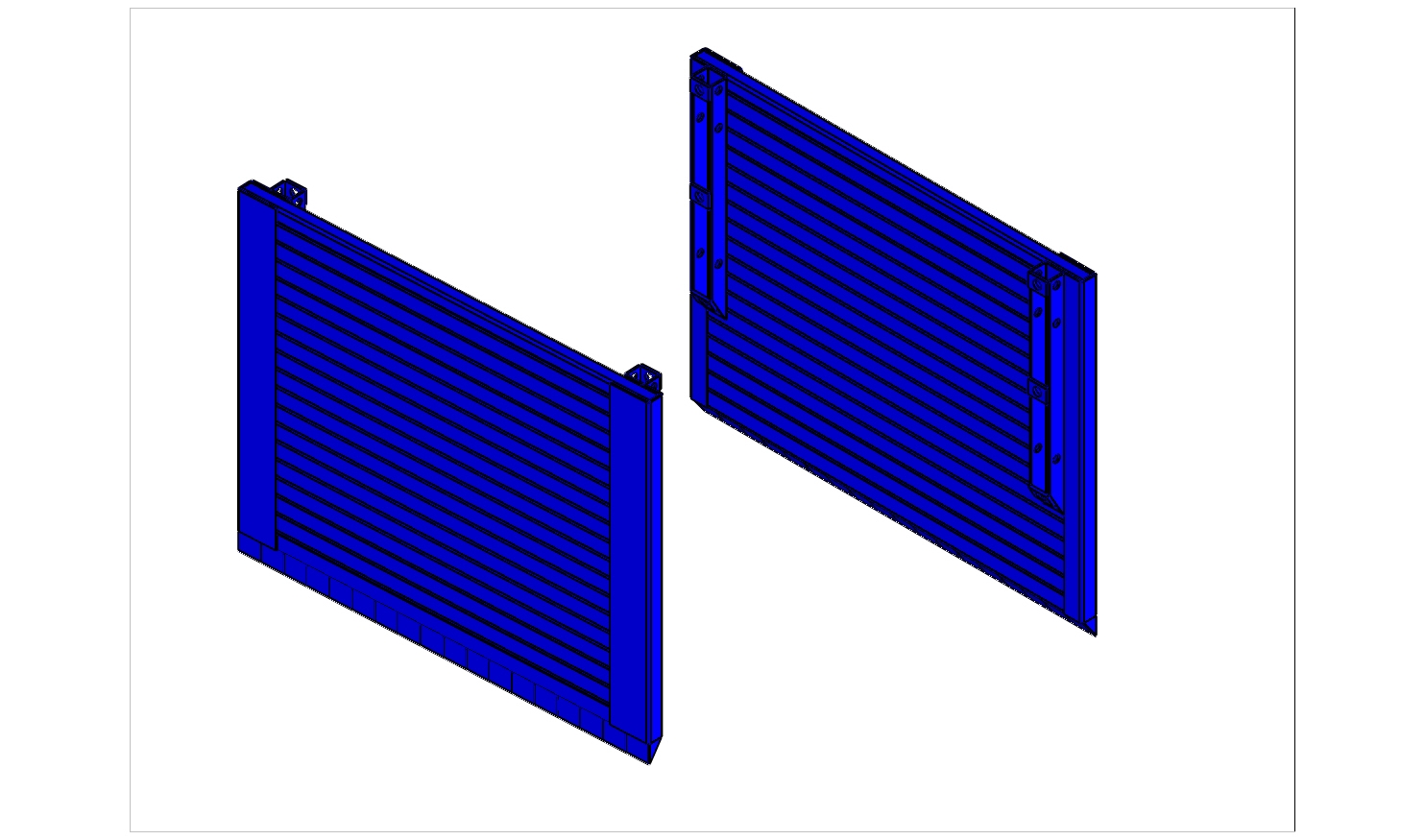

Plaque de contention de 2,40m.

Plaque de contention de terres de 3,00m de logeur et 2,40m. d?hauteur avec des guides pour les traverses. Il n?y a pas une position fixée dont les deux plaques sont égales pour la gauche et la droite.

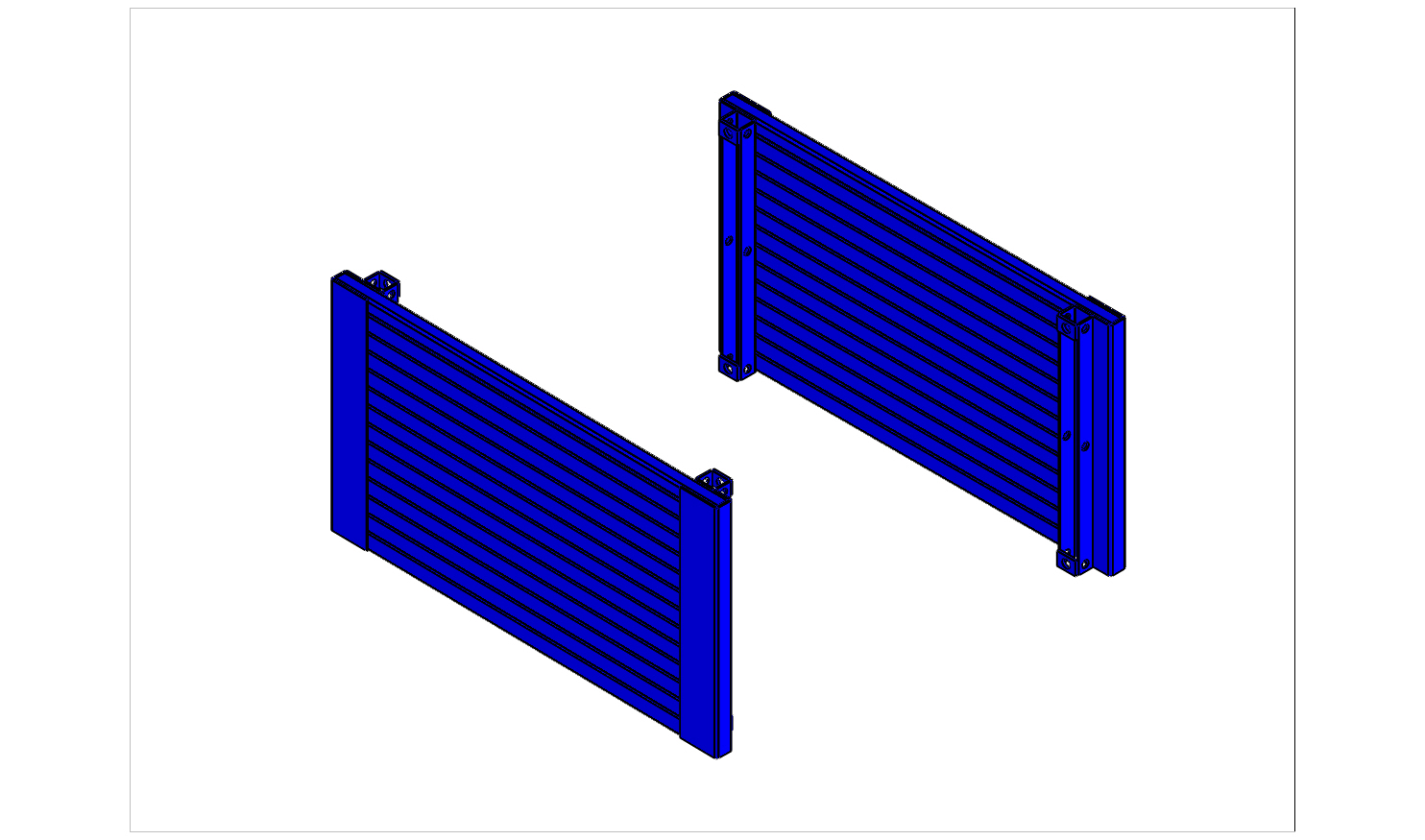

Plaque de contention de 1,60 m.

Plaque de contention de terres de 3,00m de logeur et 1,60m. d?hauteur avec des guides pour les traverses. Il n?y a pas une position fixée dont les deux plaques sont égales pour la gauche et la droite.

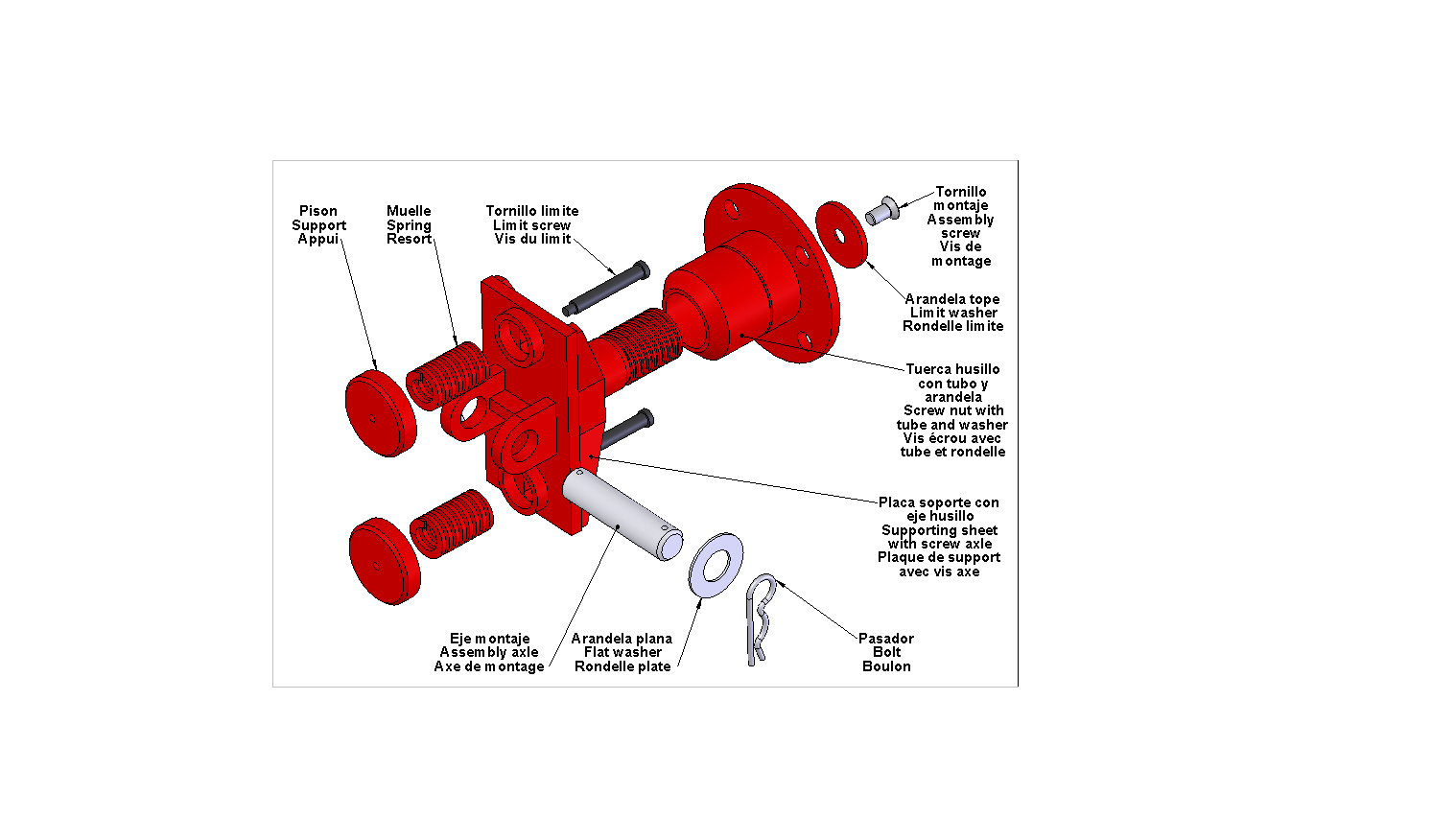

Traverse compléte

Strut set with all the pieces included. Please maximize the attached drawing the check its dimensions. Once the struts are mounted the one side screws, screws on right direction and the ones in the front screws on left direction

Pieza de Unión


Pieza de empalme de los cajones en altura.
Se coloca en las guias de la parte superior del cajón de 2,40 m. mediante bulón.  En el cajón de 1,60 m. se introduce en la parte de abajo tambien con bulón.

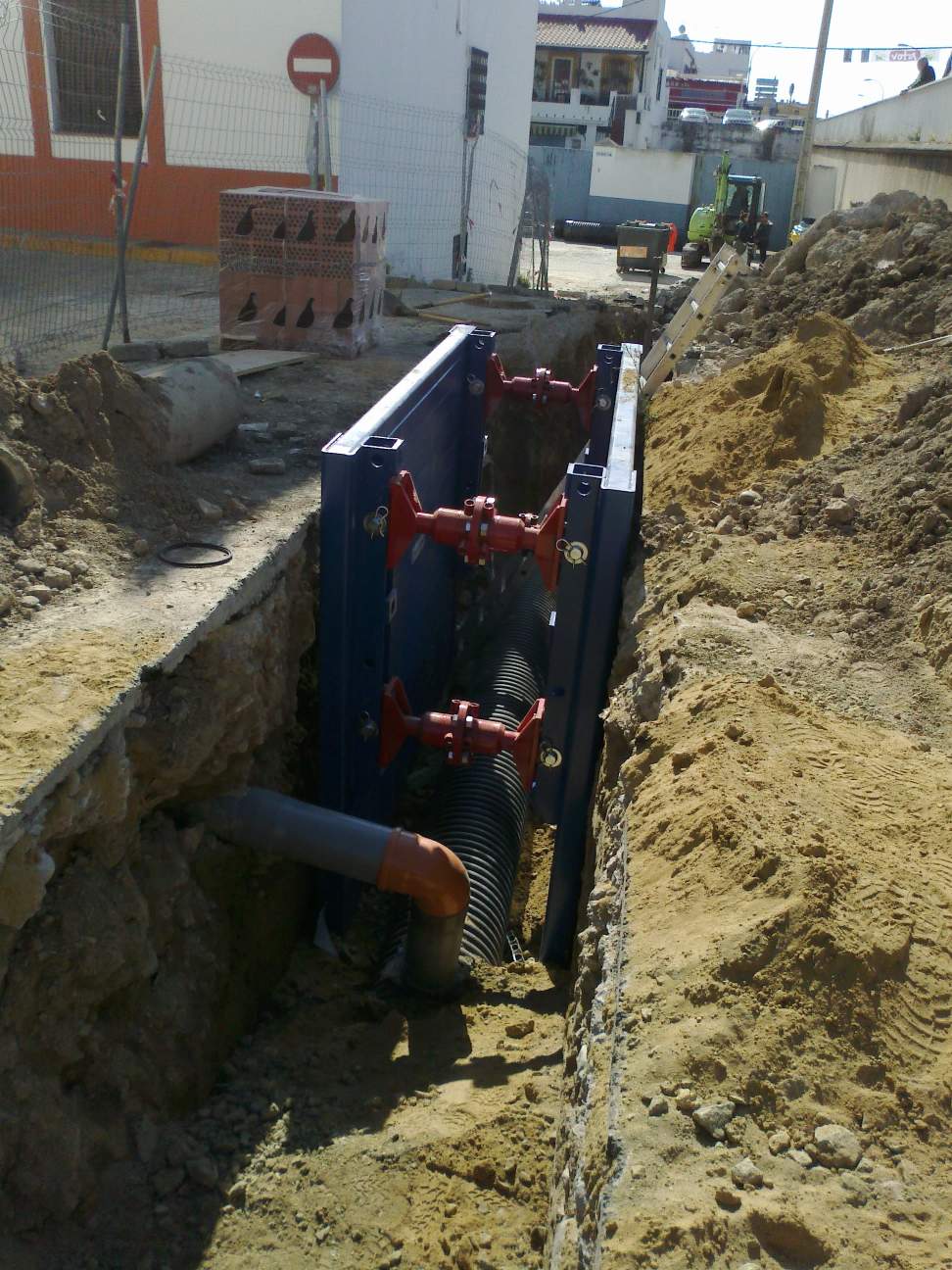

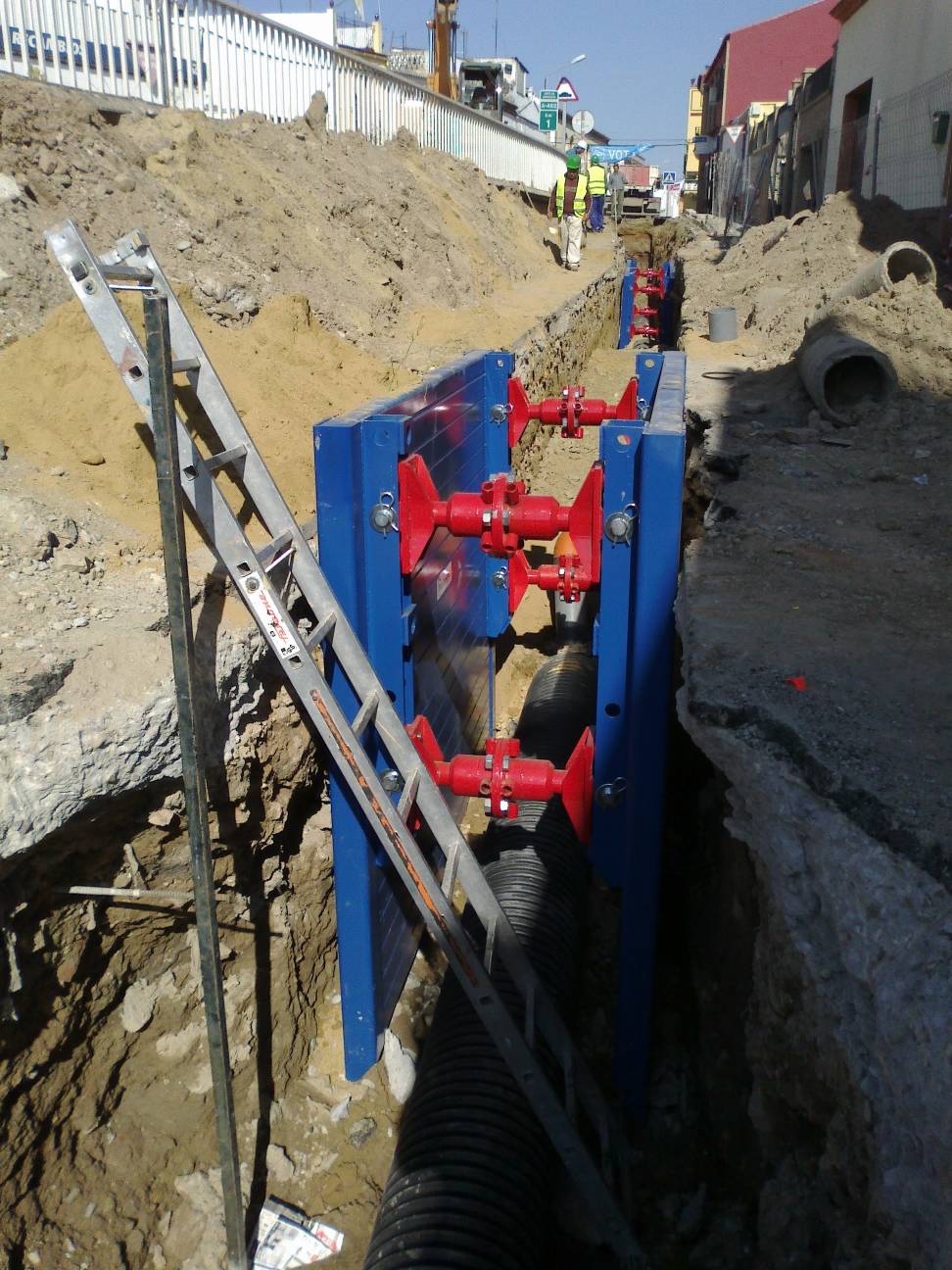

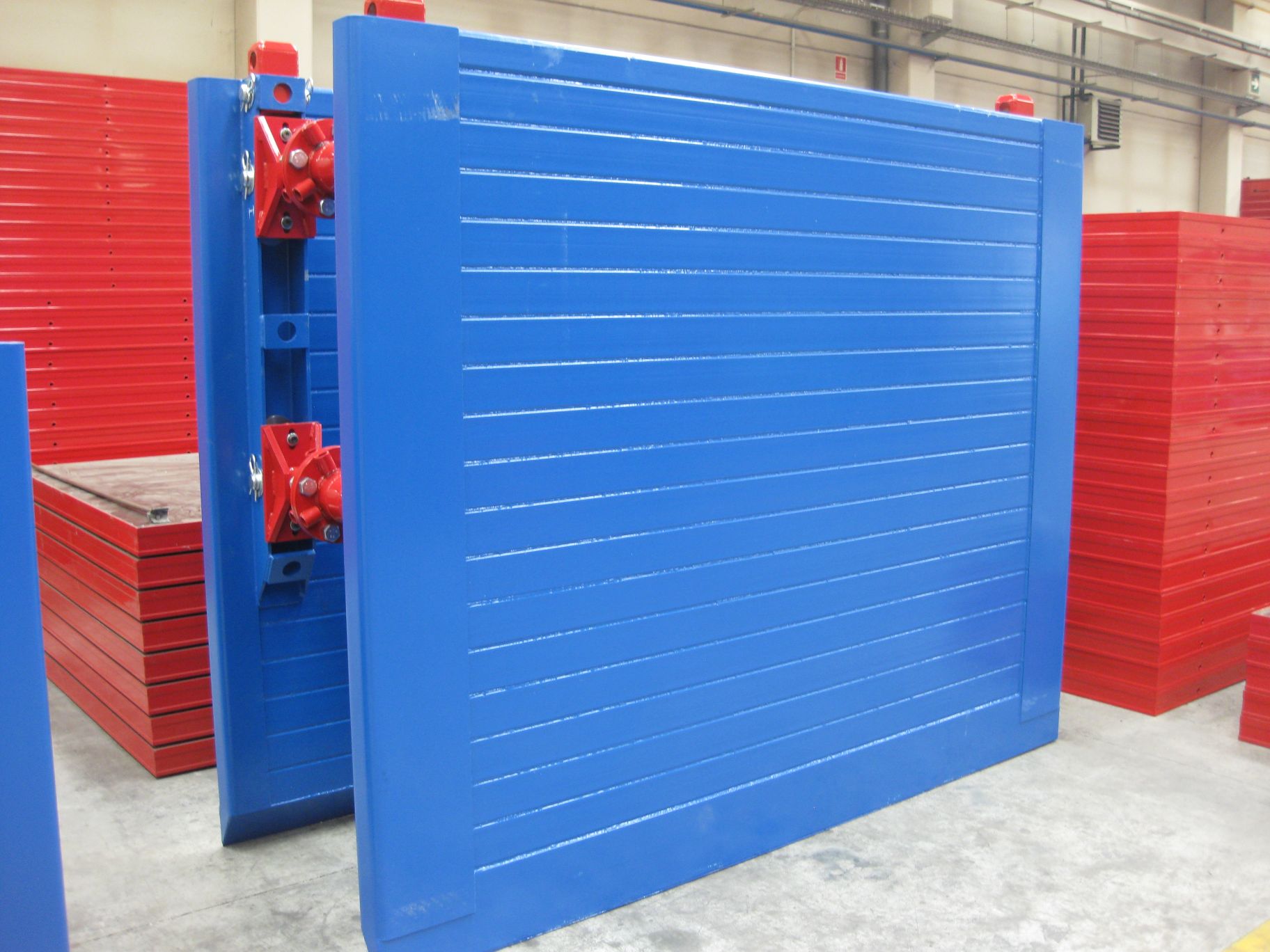

PHOTOS
