PRODUITS

COFFRAGE MÉTALLIQUE SÉRIE LOURDE

SPÉCIFICATIONS

Notre expérience durant ces dernières années nous a permis d?élargir notre gamme de coffrages, en offrant au marché la série lourde, basée sur des panneaux totalement métalliques de grandes dimensions donnant une solution à la construction de murs et piliers mais avec une importante économie d?argent.

COMPLÉMENT
Equerre Interiure
S?accouple au panneaux au moyen de clés fixes.
Equerre Extériure
S?accouple au moyen de clés sur des petits panneaux pour ajuster les mesures à l?équerre intérieure.
Charnières internes et externes
Charnières internes et externes permettant de former des cornières variables. Elles sont faciles à installer, grâce à l'utilisation des mêmes accessoires que les cornières de 90º.
Console de Travail
Se fixe aux unions verticales des panneaux au moyen d?une clé soudée à la console.
Cette console garantit la sécurité des opérateurs dans leur travail.
Poutres de Raidissage
Il est recommandé de les utiliser pour le coffrage avec de grandes pressions de bétonnage et pour obtenir des alignements parfaits. Ces poutres s?accouplent et sont fixées aux panneaux au moyen d?une ferrure et deux écrous, sans besoin de les démonter à chaque décoffrage.
Plaque de Compensatión
On utilise la plaque de compensation lorsque la longueur du mur ne correspond pas au multiple des panneaux standard et qu?il y a un espace restant. Avec cette plaque on peut compenser des espaces de 5 à 30 cm.
Profil de Compensation et clé réglable
La clé réglable peut réaliser des compensations de 0 à 12 cm. en soutenant entre les deux panneaux un ou deux profils de 5 cm. ou tout liteau en bois de 0 à 12 cm de grosseur.
Cadre d'appui de 3 m
Cadre d'appui pour former des façades simples. Rapide et facile à installer, il n'emploie que des boulons métalliques à expansion Rawl. Il est recommandé pour installer les panneaux en position horizontale.
Stabilisateur de 3 m
Ce stabilisateur réglable permet de régler la verticalité des panneaux et supporte la pression du béton des panneaux. La pièce d'assemblage du panneau est incluse sur la cornière.

ACCESSOIRES
Clef D¨Alignement

Clef utilisée pour assembler deux panneaux entre eux et qui sert à supporter la compression que le béton exerce sur ces panneaux.

Clef Réglable

Clef spéciale pour la fixation entre panneaux et lorsque l'espace entre ceux-ci ne permet pas d'utiliser une clef d'alignement.

Préhenseur de Levage

Accessoire pour le hissage de panneaux à l'aide d'une grue. On peut prendre un ou plusieurs panneaux à la fois.

Ferrure Fixation Poutre

Pièce utilisée avec l'écrou hexagonal et l'écrou de plaque fixe pour la fixation de la poutre rigide aux panneaux.

Ancrage au sol
Ancrage qui permet de fixer au sol la partie basse du panneau, afin d'éviter qu'il ne se soulève. Il est ajusté au sol par des boulons métalliques à expansion Rawl.
Équerre de fermeture de la colonne
Sur demande, nous pouvons produire des panneaux perforés afin de modeler différentes colonnes à la taille désirée, en utilisant les équerres de fermeture de colonne et des écrous plats fixes pour renforcer les piliers.
Tige Filetée à pas Rapide Ø 17

Cet accessoire, ainsi que l'écrou de plateau fixe, permet de contenir la compression du béton exercée sur les panneaux.
Tige Filetée à pas Rapide Ø 22

Cet accessoire, ainsi que l'ancrage perdu, permet de contenir la compression du béton exercée sur la poutre de renfort, sur les supports de nivellement.

Écrou Plateau Fixe Ø 17/100

Cet accessoire, ainsi que la tige filetée à pas rapide de 17, permet de contenir la compression du béton exercée sur les panneaux.

Écrou Hexagonal Ø 17

Cet accessoire, ainsi que la tige filetée à pas rapide de 17, permet de contenir la compression du béton exercée sur les panneaux. Il se place principalement lorsque les panneaux sont posés horizontalement et au niveau du sol.

Écrou Deux Ailettes sans Base de Ø 17

Cet accessoire, ainsi que la tige filetée à pas rapide, permet de contenir la compression du béton exercée sur les panneaux. On l'utilise en même temps que la plaque d'assise de 17/120

Écrou Deux Ailettes sans Base de Ø 22

Cet accessoire, ainsi que la tige filetée à pas rapide, permet de contenir la compression du béton exercée sur la poutre de renfort, sur les supports de nivellement.

Plaque D'Assise de Ø 17/120

Il sert de renfort lorsqu'on place l'écrou deux ailettes sans base ou l'écrou hexagonal.

Plaque D'Assise de Ø 22/150

Accessoire qui se place sur la poutre de renfort, sur le support de nivellement, où s'appuie l'écrou deux ailettes sans base de Ø 22.

Ancrage Perdu 22

Écrou spécial pour la réalisation de murs avec support niveleur à fond perdu. On l'utilise avant la mise en place du sabot.
Joint étanche Ø17
Écrous irrécupérables qui restent à l'intérieur des trous de tirants Dywidag (par exemple dans les réservoirs d'eau) pour faire l'étanchéité sans avoir besoin de les boucher.
Cône Terminal en Plastique

Ce cône est utilisé en tant que finition de chaque côté du macaron pour que celui-ci ne se plante pas dans le bois du panneau et puisse résister à la pression qui s'exerce sur le tube lorsqu'il est serré.

Bouchon Plastique Série Lourde Ø 20

Bouchon pour boucher le trou, sur le panneau, où il n'est pas nécessaire que passe la tige filetée à pas rapide, pour que le béton ne fuie pas.

Macaron en PVC

Tube en plastique utilisé pour la récupération des tiges filetées à pas rapide, pour la construction de murs à deux faces ; il reste à fond perdu.

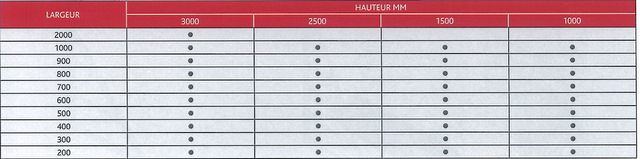

MESURES STANDARD
TAILLE COFFRAGE LOURDE

TELECHARGEMENTS

Catalogue Serie Lourde (408.73 KB)
Complements Serie Lourde (275.54 KB)
Accessoires Serie Lourde (267.6 KB)
